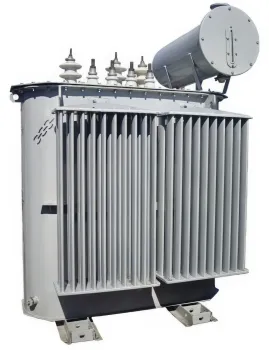

Трансформатор ТМ 1600

Энергомашиностроительный завод серийно выпускает трансформаторы ТМ мощностью 1600 кВа масляного типа. Производство сертифицировано по стандартам ГОСТ и ТУ. Индивидуально дорабатываем конструкцию под техническое задание заказчика. Официальная гарантия, сервисное сопровождение и полный комплект разрешительной документации на каждое изделие.

Загрузить еще

Назначение и область применения

Масляный силовой трансформатор ТМ 1600 — трёхфазный двухобмоточный понижающий агрегат мощностью 1600 кВА. Он преобразует напряжение 6 или 10 кВ на стороне высокого напряжения (ВН) в 0,4 кВ на стороне низкого напряжения (НН) в сетях переменного тока частотой 50 Гц.

Оборудование предназначено для работы в распределительных сетях энергосистем, на промышленных объектах, в сельских и городских электросетях. Трансформатор допускает установку как на открытом воздухе, так и в вентилируемых помещениях.

Ключевые особенности ТМ 1600:

пять ступеней регулирования напряжения (ПБВ) с шагом ±2×2,5 % от номинала;
плоскошихтованная магнитная система из холоднокатаной стали;
обмотки из медного или алюминиевого провода;
расширительный бак для компенсации объёма масла;
радиаторная система охлаждения для эффективного отвода тепла;
наличие монтажных роликов для удобства перемещения.

Изготовление ведётся по ГОСТ 11677‑85, ГОСТ Р 52719‑2007 и ТУ завода.

Расшифровка маркировки трансформатора ТМ 1600

Маркировка ТМ 1600‑10‑0,4‑Υ/Υ_н‑0‑У1 содержит полную информацию о типе, мощности, напряжениях и схеме соединения:

Т — трёхфазный трансформатор;
М — масляное охлаждение (естественное);
1600 — номинальная мощность, кВА;
10 — номинальное напряжение обмотки ВН, кВ (возможен вариант 6 кВ);
0,4 — номинальное напряжение обмотки НН, кВ;
Υ/Υ_н‑0 — схема соединения «звезда‑звезда» с нулевым выводом, группа соединений 0 (возможны варианты Δ/Υ_н‑11, Υ/Z_н‑11);
У1 — климатическое исполнение для умеренного климата (категория размещения 1).

«Конструкция трансформаторов ТМ 1600 проверена многолетней эксплуатацией в энергосистемах России. Стабильность параметров и низкий уровень потерь подтверждены заводскими испытаниями по ГОСТ 3484.1‑88.»
— Главный технолог завода

Технические характеристики трансформатора ТМ 1600

Параметр	Значение	Примечание
Номинальная мощность, кВА	1600	—
Напряжение ВН, кВ	6 или 10	по заказу
Напряжение НН, кВ	0,4	—
Схема соединения	Υ/Υ_н‑0, Δ/Υ_н‑11, Υ/Z_н‑11	по заказу
Климатическое исполнение	У1, УХЛ1	−45…+40 °C / −60…+40 °C

Полный вес трансформатора — около 4200–4500 кг, масса масла — до 1100 кг. Габариты (Д×Ш×В): 2175×1290×2430 мм.

Конструкция трансформатора ТМ 1600

Основные узлы масляного трансформатора ТМ 1600:

Бак — сварная конструкция из листовой стали, заполненная трансформаторным маслом, с установленными радиаторами для улучшения теплоотвода;
Магнитопровод — шихтованный сердечник из холоднокатаной анизотропной электротехнической стали, собранный по технологии Step-Lap;
Обмотки — цилиндрические многослойные катушки ВН и НН из медного или алюминиевого провода;
Расширительный бак — компенсирует изменение объёма масла при нагреве, снабжён маслоуказателем и воздухоосушителем;
Вводы — высоковольтные и низковольтные проходные изоляторы на фарфоровых основаниях;
Устройства защиты — предохранительный клапан, термосигнализатор, пробка для слива масла;
Монтажные ролики — обеспечивают продольное и поперечное перемещение оборудования.

Все трансформаторы проходят испытания на электрическую прочность изоляции по ГОСТ 1516.1‑76.

Условия эксплуатации трансформатора ТМ 1600

Оборудование рассчитано на продолжительный режим работы в следующих условиях:

высота над уровнем моря — не более 1000 м;
температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
относительная влажность — до 80 % при +20 °C;
окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.

Эксплуатация при постоянной вибрации, в условиях повышенной влажности или вблизи химически активных сред не допускается.

Регулирование напряжения (ПБВ)

Трансформаторы ТМ 1600 оснащены устройством ПБВ (переключение без возбуждения). Это позволяет изменять коэффициент трансформации на 5 ступенях с диапазоном ±2×2,5 % от номинального напряжения.

Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети. Это простой и надёжный способ поддержания напряжения в допустимых пределах при изменении нагрузки.

Нормативная база и стандарты

Документ	Наименование	Примечание
ГОСТ 11677‑85	Трансформаторы силовые. Общие технические условия	основной стандарт
ГОСТ Р 52719‑2007	Трансформаторы силовые. Общие технические условия	для оборудования после 2008 г.
ГОСТ 30830‑2002	Трансформаторы силовые. Часть 1. Общие положения	адаптированный МЭК 60076‑1
МЭК 60076	Силовые трансформаторы	международный аналог
ПУЭ	Правила устройства электроустановок	гл. 1.4, 2.1
ПТЭЭП	Правила технической эксплуатации электроустановок потребителей	разд. 2.1

«Каждый трансформатор ТМ 1600 перед отгрузкой проходит полный цикл заводских испытаний: измерение сопротивления обмоток, испытание на нагрев, проверку электрической прочности изоляции и измерение потерь холостого хода и короткого замыкания.»
— Инженер-конструктор завода

Потери и ток холостого хода

Параметр	Значение	Примечание
Потери холостого хода, Вт	2000–2200	в зависимости от схемы
Потери короткого замыкания, Вт	15500–16500	в зависимости от схемы
Ток холостого хода, %	1,0–1,3	—
Напряжение короткого замыкания, %	5,5	—

Габаритные и установочные размеры

Параметр	Значение	Примечание
Длина × Ширина × Высота, мм	2175 × 1290 × 2430	—
Полная масса, кг	4200–4500	в зависимости от исполнения
Масса масла, кг	до 1100	уточняется по паспорту
Установочные размеры, мм	1000 × 850	—

Установочные размеры уточняются в паспорте на конкретное изделие. Возможно изготовление в радиаторном или гофрированном баке.

Преимущества масляных трансформаторов ТМ

устойчивость к перепадам температур и повышенной влажности;
низкий уровень шума при работе;
отсутствие необходимости в регулярном техническом обслуживании;
герметичный бак предотвращает окисление масла;
наличие монтажных роликов для удобства перемещения.

Частые вопросы о трансформаторах ТМ 1600

Какой ресурс работы у трансформатора ТМ 1600?

При соблюдении правил эксплуатации (ПУЭ, ПТЭЭП) срок службы составляет не менее 25 лет. Заводская гарантия — 3 года.

Можно ли устанавливать трансформатор на улице?

Да, исполнение У1 и УХЛ1 допускает наружную установку. Бак герметичен, масло защищено от увлажнения расширителем и осушителем воздуха.

Какое масло заливается в трансформатор?

Применяется трансформаторное масло с пробивным напряжением не менее 40 кВ в стандартном разряднике. Замена масла производится по результатам периодических испытаний согласно ПТЭЭП.

Чем отличается ТМ 1600 от ТМГ 1600?

ТМГ — герметичное исполнение без расширителя, с гофрированным баком, компенсирующим расширение масла. ТМ 1600 имеет расширительный бак и доступ к маслу для обслуживания.

Обратите внимание: завод изготавливает трансформаторы в радиаторных и гофрированных баках. По желанию заказчика возможна комплектация с РПН, дополнительными защитными устройствами и нестандартными схемами соединения. Возможно производство моделей на напряжения ВН 6, 10, 20, 35 кВ.

Соответствие требованиям ПУЭ и ПТЭЭП подтверждено сертификатами и протоколами испытаний.

Отгружаем в любой регион РФ —
только проверенные транспортные партнёры. Минимум задержек, работаем с 2009 года.
